Diyotlar nasıl kontrol edilir?

Avometre ile veya bir batarya ve bir lambadan faydalanılarak yapılır. Bilindiği gibi diyotlar tek yönde akım geçiren devre elemanlarıdır. Batarya ve lamba ile yapılan diyot kontrolünün yapılışı aşağıdaki Şekil 1’deki devre şemasında gösterilmiştir. Aşağıdaki devre bağlantısı yapıldığı zaman devredeki lamba yanıyor ve diyot uçları ters çevrildiğinde de lamba sönüyor ise diyot sağlamdır. Şayet lamba yanmaya devam ediyor ise diyot arızalıdır. Ayrıca bağlantı yapılırken diyot üzerindeki şerit, bize o ucun negatif uç olduğu hakkında bilgi verir.

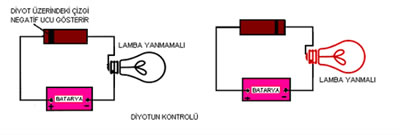

Şekil 1: Diyotun batarya ile kontrolü

Kaynak: Temel Elektrik ve Elektronik 2, Mesleki Eğitim ve Öğretim Sisteminin Güçlendirilmesi Projesi (MEGEP), Ankara, 2005.
